Fabriquer une tête de Cabrette et usiner un porte vent...

REALISATION DE LA TETE

La tête de cabrette permet la transmission de l'air suivant un cheminement à 90°, et sera percée en conséquences.


Cliquer sur l'mage pour l'agrandir

Le bloc ainsi percé peut :

  • être usiné selon une figure géométrique,

  • représenter une figurine sculptée.

    • Le logement de la tête réceptacle du pied est très sollicité par des emmanchements répétés, il est important de prendre en compte les fissurations possibles de ce logement.

    Si la tête a été réalisée en bois, elle comportera une pièce synthétique, en os, corne ou ivoire, collée à sa partie inférieure.

    Sa fonction sera d'annuler les fissurations possibles du bois lors des nombreux retraits et emmanchements du Pied.

    La partie cylindrique qui pénètre dans le sac est renforcée par un tube de cuivre de 8/10 mm.

    L'ensemble est positionné / collé dans le logement de la tête, pour plus de rigidité.

    USINAGE DU PORTE VENT

    La solution ci-dessous décrite est une solution parmi tant d'autres. Le Porte vent (liaison soufflet / sac) se compose :

  • d'un raccord vissé pour la traversée du sac, réalisé en synthétique, os, ivoire ou autre,

  • d'un écrou laiton avec rondelle de grand diamètre solidarisés par brasure a placer à l'intérieur du sac,

  • de deux embouts en bois, (porte clapet et emmanchement conique),

  • d'un manchon en caoutchouc ( ou tuyau plastique ) qui relie les deux embouts en bois.
    Un tube de 10/17 en laiton fileté à l'extérieur (3/8 pas du gaz) sera vissé/collé dans l'alésage prévu à cet effet.

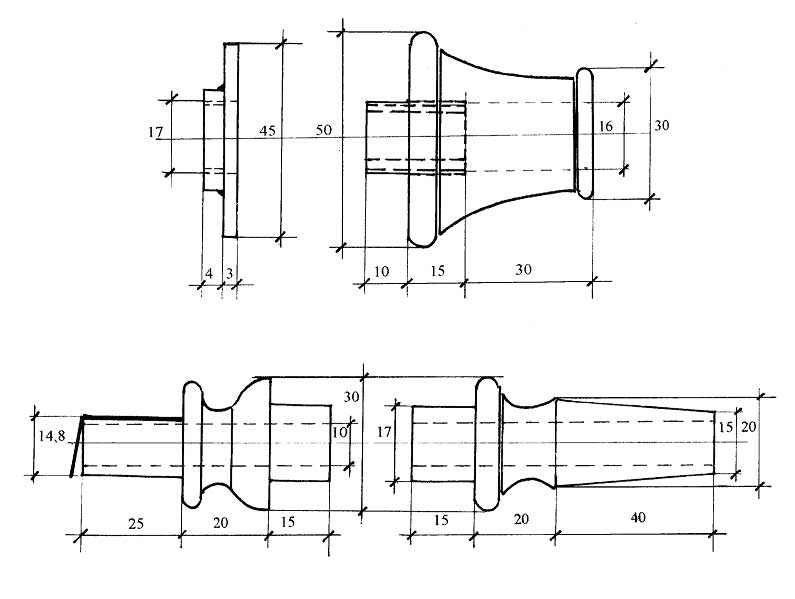

    • Cliquer sur l'mage pour l'agrandir



    Par Roger Servant
